數控臥式車床技術參數：
| 項目 | 單位 | CK6153 | CK6165 | CK6180 | CK61100 | ||||||
| 加工范圍 | 床身上較大回轉直徑 | ㎜ | Ф530 | Ф650 | Ф800 | Ф1000 | |||||
| 溜板上較大回轉直徑 | ㎜ | Ф300 | Ф320 | Ф470 | Ф600 | ||||||
| 兩頂 尖間較大支撐長度 | ㎜ | 100 | 1500 | 1500 | 3000 | 1500 | 3000 | 5000 | 3000 | 5000 | |
| 較大加工長度 | ㎜ | 820 | 1320 | 1350 | 2850 | 1350 | 2850 | 4850 | 2850 | 4850 | |
| 主軸 | 主軸轉速范圍 | t/min | 30-150 90-450 315-1600 | 8-40 40-200 200-800 | 8-40 40-200 200-800 | 4-40 6-150 50-450 | |||||
| 主軸通孔直徑 | ㎜ | Ф90 | Ф105 | Ф105 | Ф140 | ||||||
| 棒材容徑 | ㎜ | Ф80 | Ф100 | Ф100 | Ф160 | ||||||
| 卡盤規格 | ㎜ | 250 | Ф320 | Ф320 | Ф500 | ||||||
| 主軸內孔錐度 | 100/1:20 | 120/1:20 | 120/1:20 | 150/1:20 | |||||||
| 主軸端部型式 | A2-8 | D11 | D11 | A2-15 | |||||||
| 主軸電機功率 | kw | 7.5 | 15 | 15 | 22 | ||||||
| 刀架 | 刀架刀位 | station | 4/6 | 4/6/8 | 4/6/8 | 4/6/8 | |||||
| 刀桿刀方尺寸 | ㎜ | 25×25 | 32×32 | 32×32 | 32×32 | ||||||
| 鏜孔刀桿直徑 | ㎜ | Ф32 | Ф40 | Ф40 | Ф40 | ||||||
| 行程 | X軸行程 | ㎜ | 300 | 320 | 320 | 650 | |||||
| Z軸行程 | ㎜ | 1000 | 1500 | 1500 | 3000 | 1500 | 3000 | 5000 | 3000 | 5000 | |
| 進給 | X/Z軸快移速度 | m/min | 4/6 | 4/5 | 4/5 | 4/5 | |||||
| 切削進給速度 | ㎜/min | 4000 | 4000 | 4000 | 4000 | ||||||
| X/Z軸電機扭矩 | Nm | 6/10 | 15/22 | 15/22 | 15/30 | ||||||
| 尾座 | 尾座套筒直徑 | ㎜ | Ф75 | Ф100 | Ф100 | Ф160 | |||||
| 尾座套筒內孔錐度 | MT5 | MT6 | MT6 | Ф80 1:20 | |||||||
| 尾座套筒行程 | ㎜ | 120 | 250 | 250 | 300 | ||||||
| 導軌 | 床身導軌寬度 | ㎜ | 440 | 600 | 600 | 800 | |||||
| 床身導軌型式 | 硬軌 | 硬軌 | 硬軌 | 硬軌 | |||||||
| 精度 | X/Z軸定位精度 | ㎜ | 0.015/0.022 | 0.015/0.022 | 0.015/0.022 | 0.016/0.025 | |||||
| X/Z軸重復定位精度 | ㎜ | 0.012/0.016 | 0.012/0.016 | 0.012/0.016 | 0.016/0.018 | ||||||
| 其他 | 機床重量 | kg | 2500 | 2700 | 4100 | 5100 | 5600 | 6600 | 8100 | 12500 | 14500 |
| 占地面積 | ㎜ | 2570×1350 | 3070×1350 | 3940×2360 | 5540×2360 | 3940×2360 | 5540×2360 | 7540×2360 | 6500×3000 | 8500×3000 | |

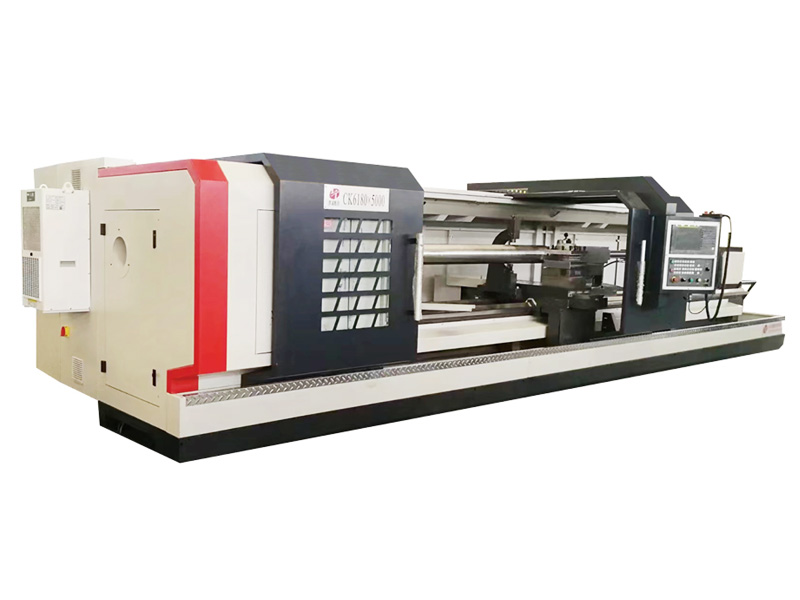

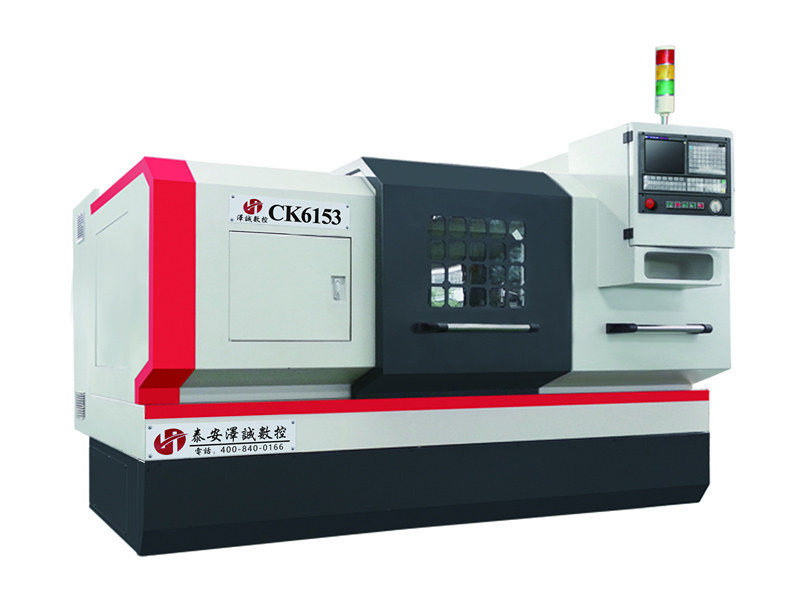

CK6153/CK6165/CK6180/CK61100
重型數控臥式車床
★床身、床腿一體式鑄造結構，超寬重載導軌
★高強度樹脂砂鑄造件，導軌面超音頻淬火
★C3級滾珠絲杠
★自動間歇油潤滑系統
★四工位電動dao架
★半防護鈑金防護
★數控系統:選配進口、國產
